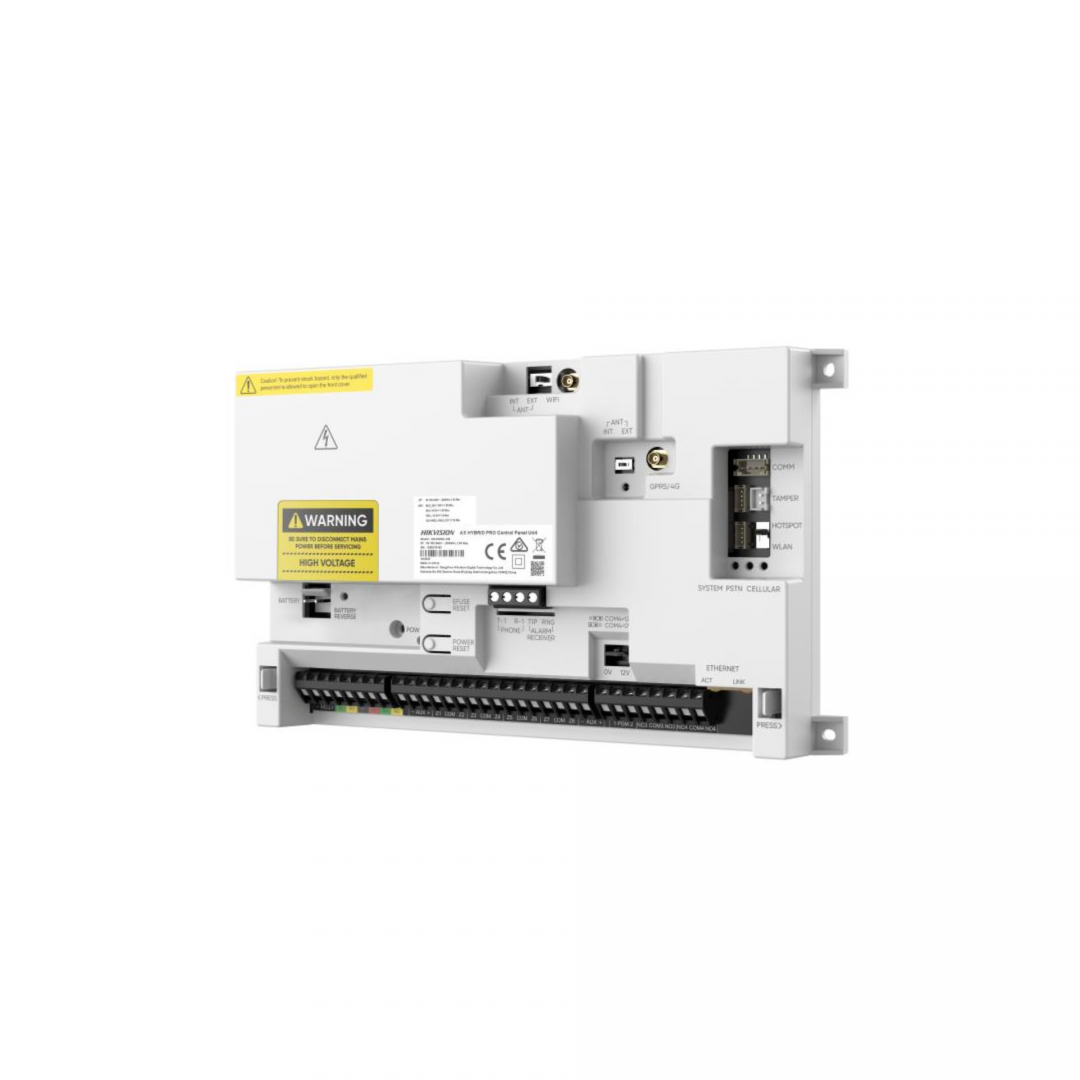

DS-PA502-128

Entradas (Zonas)

Zonas máximas128

Zonas a bordo8

Câmeras PIR para ônibus48

Saídas

Saídas máximas128

Saídas PGM integradas2

Saídas de relé integradas2

Saída de energia auxiliar1

Saída de som integrada1

Áreas

Área64

Periféricos

Teclados32

expansores de 8 zonas16

expansores de 8 relés32

Receptores sem fio12

Unidades de alimentação15

Verificação por vídeo

canais de câmeras de rede32

canais de câmeras de rede para verificação por vídeo

Até 16 (720p)

Até 8 (1080p)

duração do clipe de verificação de vídeo7 segundos

Pré-gravação2 ou 5 segundos

Programação

Cenários de automação256

Registros de eventos

Registros de eventos4950 incluindo 1000 obrigatórios em memória flash

Usuários

Administrador1

Instalador1

Máx. operadores128

Usuário (Nuvem)64

Dispositivos de autorização

Chaveiros64

Etiquetas252

Interconexão de barramento

Portos de ônibus2

Tecnologia de ônibusRS-485 Half-Duplex

Fiação do barramentoCabo de alarme de 4 condutores (no mínimo 2 × 0,5 mm² + 2 × 0,22 mm²)

Topologias de barramentoCorrente de margaridas, Cascata, Estrela, Anel

Autonomia por ônibusAté 500 m (até 7,5 km com extensores de ônibus, até 4 km no modo circular, até 1 km no modo compatível)

Extensores de ônibus por ônibusAté 15 peças, com 500 m de distância entre elas.

Dispositivos por barramento64 (32 no modo compatível)

Interfaces de comunicação

LAN/Ethernet10/100 Mbps autoadaptável

Wi-fi802.11b/g/n (2,4 GHz)

GPRSCompatível com DS-PC501G (Opcional)

4G/LTECompatível com DS-PC502S (Opcional)

PSTNCompatível com DS-PM2-P (Opcional)

Conectividade ARC

ARCs4

protocolos de sinalizaçãoISUP, ID de contato (PSTN), SIA DC-09, CSV-IP, OTAP

Confirmado. OperaçãoPassagem

Categorias ATSSP3, DP2 (com comunicador GPRS/4G opcional)

comunicador de terceirosCompatível com módulos FSK, RDC e IDS.

Fonte de alimentação - geral

Tipo PSTipo A

Corrente quiescente130 mA a 15 VCC (quando alimentado por bateria)

Fonte de alimentação - fonte de alimentação principal

Entrada de rede100-240 VCA 50/60 Hz, 0,3 A

Capacidade de fornecimento de energia15,3 VCC 2,5 A (0,5 A dedicados à bateria)

Fonte de alimentação - fonte de alimentação auxiliar

Pacote de baterias1 bateria recarregável de chumbo-ácido selada (SLA) (não incluída por padrão)

Capacidade da bateria12 VCC, até 7 Ah (≥ 5600 mAh em estado carregado)

Bateria recomendadaOUTDO OT7-12 (7Ah), Yuasa NP7-12FR (7Ah)

Bateria em modo de esperaAté 12 horas

Período de recarga24 horas para atingir 80% (5600 mAh)

Tensão flutuante13,8 VCC

Tensão de baixa energia11,60±0,5 V (Restaurar quando subir acima de 11,74±0,5 V)

Tensão de corte11,0 VCC para proteção contra descarga profunda

Fonte de alimentação - saída de energia auxiliar

Capacidade de produçãoTensão nominal de 14,5 VCC e 1,5 A, com faixa de 10,7 a 15 VCC e ondulação de até 120 mV (Vpp).

Proteção de saída1.7 Um eFuse rearmável

Fonte de alimentação - Saída de energia do barramento

Capacidade de produçãoTensão nominal de 14,5 VCC, faixa de 10,7 a 15 VCC com ondulação de até 120 mV (Vpp), potência máxima de 20 W (saída de energia AUX compartilhada).

Proteção de saída(Saída de energia AUX compartilhada)

Fonte de alimentação - saída de energia da sirene

Capacidade de produçãoTensão nominal de 14,5 VCC e 1,0 A, com faixa de 10,7 a 15 VCC e ondulação de até 120 mV (Vpp).

Proteção de saída1.3 Um eFuse rearmável

Saída PGM

Tensão de saída0 VCC com saída comutada (NPN)

Corrente máxima200 mA por saída

Saída de relé

Saída de relé3A 30VCC, 1A 250VCA

Ambiental

Temperatura de operação-10 °C a 50 °C (14 °F a 122 °F), somente para uso interno.

Temperatura de armazenamento-20°C a 60°C (-4°F a 140°F)

Umidade relativa10% ~ 90% sem condensação

Físico

Dimensões (L × A × P)231 × 133 × 44 mm

488 g

Conformidade

Conformidade elétricaCE, CB

EN 50131Grau de segurança 2, Classe ambiental II
