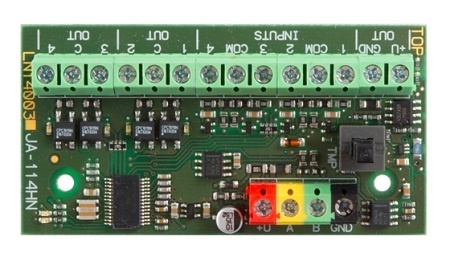

JA-114HN

Módulo BUS 4 entradas + 4 saídas cabladas.

Módulo BUS que oferece quatro entradas cabladas com resistor EOL ajustável, quatro saídas PG sinal separadas galvanicamente e uma fonte de alimentação auxiliar, protegida com um fusível eletrónico.
Além do tipo EOL, os valores das resistências também podem ser ajustados para as entradas. As saídas também separadas galvanicamente (dois têm um terminal comum C em cada caso). O módulo ocupa quatro posições na central de alarme e está equipado com um sensor de violação frontal e traseiro (tamper).

É apropriado principalmente para a renovação de alarmes com fios, onde os detetores antigos são mantidos. Também são muito frequentemente utilizados para controlar vários aparelhos através das saídas PG. A fonte de alimentação auxiliar torna possível o fornecimento de corrente para impulsionar relés ligados à saída de sinal.

Especificações
- Compatível com: F-Link 1.4.0 ou superior
- Alimentação: através do bus da central 12 V (9 - 15 V)
- Modo de consumo de backup (idle): 25 mA + consumo de dispositivos conectados
- Consumo de corrente para a seleção do cabo: 25 mA + consumo de dispositivos conectados
- Corrente máxima de uma saída + U: (fusível eletrónico): 200 mA
- Máxima corrente / tensão comutada por cada saída: 500 mA / 38 V
- Max. resistência medida a uma entrada: 20 kOhm
- Max. comprimento das linhas das entradas de fornecimento: 100m
- Dimensões: 77 x 40 x 31 mm
- Classificação: nível de segurança 2, ACE tipo B, em conformidade com: EN 50131-1, EN 50131-3
- Ambiente: II. interior, geral, de acordo com EN 50131-1
- Temperatura de funcionamento: -10 ° C a +40 ° C
- Cumpre os requisitos de: EN 50130-4, EN 55022
