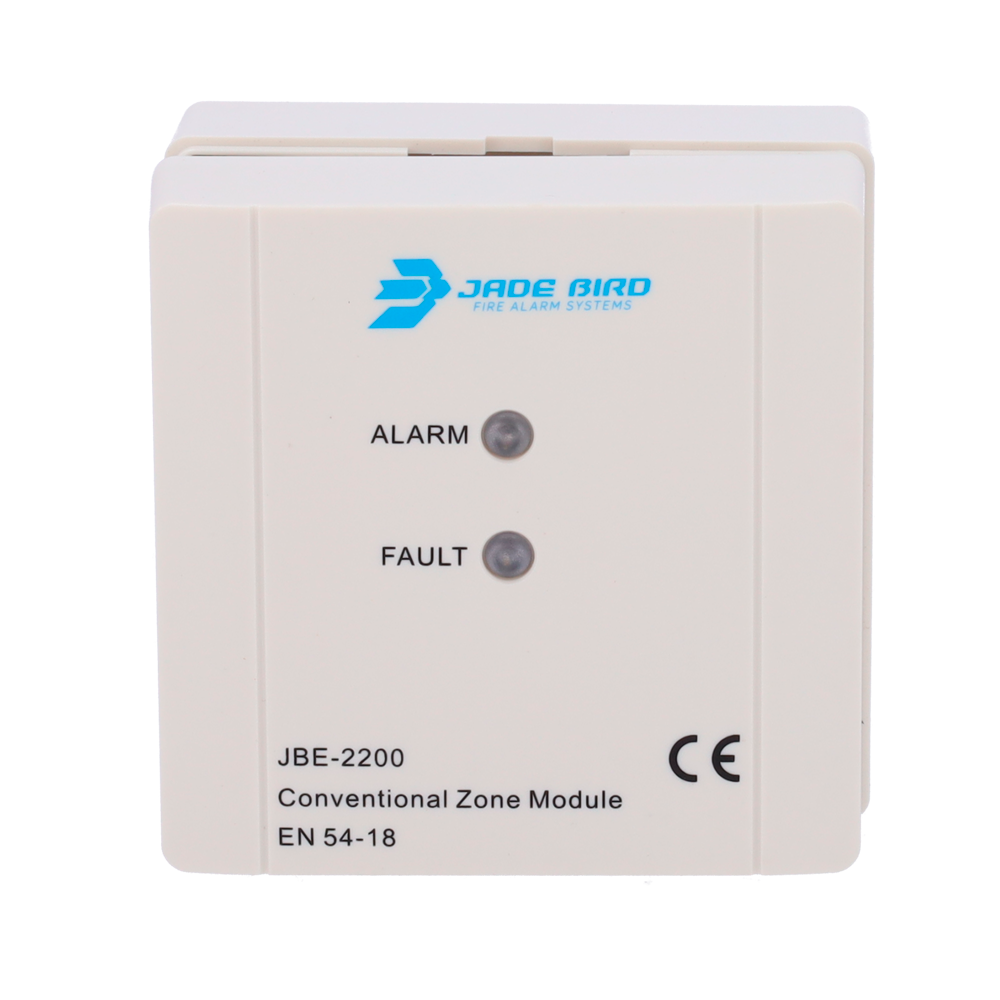

JBE-2200
Módulo analógico Jade Bird - Módulo de entrada convencional - Fonte de alimentação em laço ou externa - Cabo condutor até 2.5mm2 - REOL de 4k7 Ω (fornecido) - Certificado EN 54-18
Description
Jade Bird
Módulo de zona convencional analógico
Alimentado por loop ou externo (configurável)
Sem isolador
Monitoramento de fonte de alimentação externa
Indicador LED frontal
Endereço programável usando a ferramenta JBE-AT1
Certificado EN 54-18
Specifications
| Marca | Jade Bird |
| Cara | Módulo de zona convencional |
| Tensão de trabalho | CC 19 - 30 V |

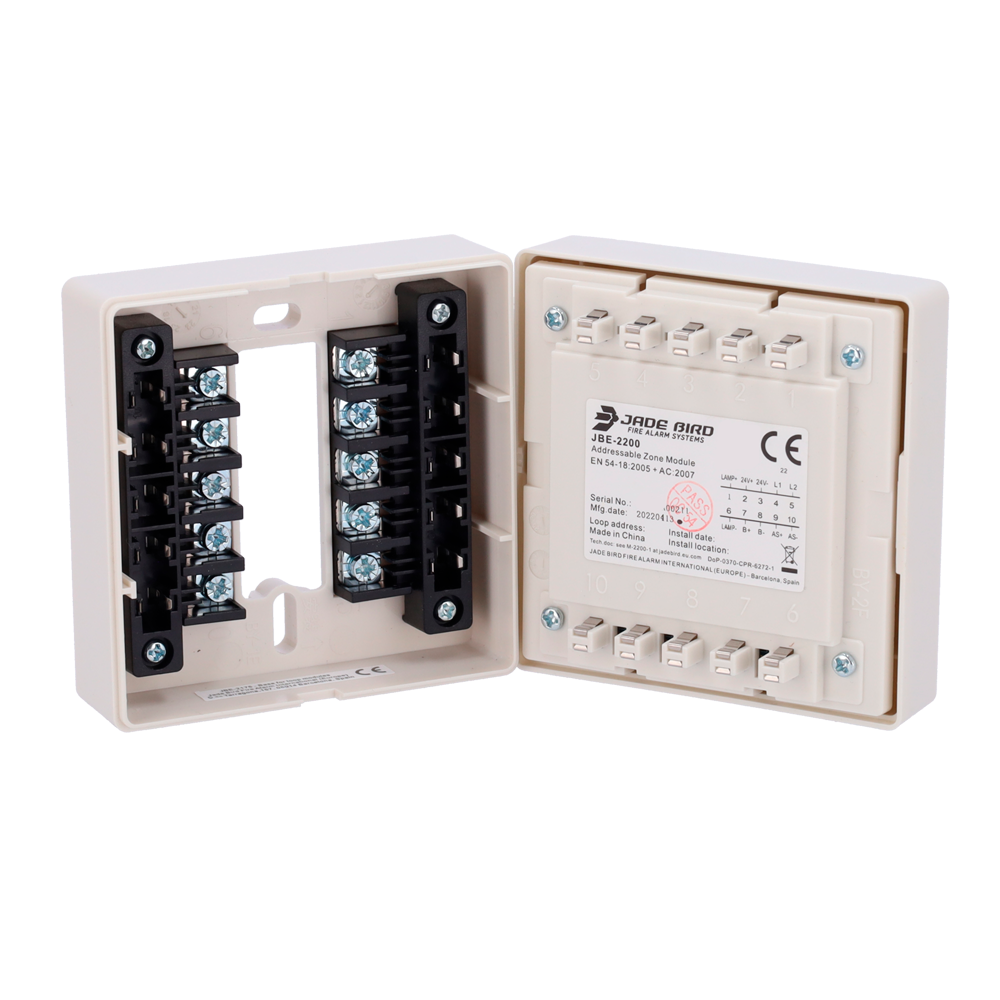

| Conexão | Barramento de comunicação JBE 2 fios, sem polaridade Fonte de alimentação 24 Vcc para 2 fios, sem polaridade |
| Cabeamento | Par trançado não blindado 0,5 – 2,5 mm2 |
| Consumo alimentado pelo Loop | ≤9 mA a 24 V (Consumo de Loop - Suspensão) ≤46 mA a 24 V (Consumo de Loop - Ativo) |
| Consumo alimentado com 24VDC | ≤2 mA a 24 V (consumo de loop) ≤8 mA a 24 V (consumo de 24 V CC - suspensão) ≤42 mA a 24 V (consumo de 24 V CC - ativo) |

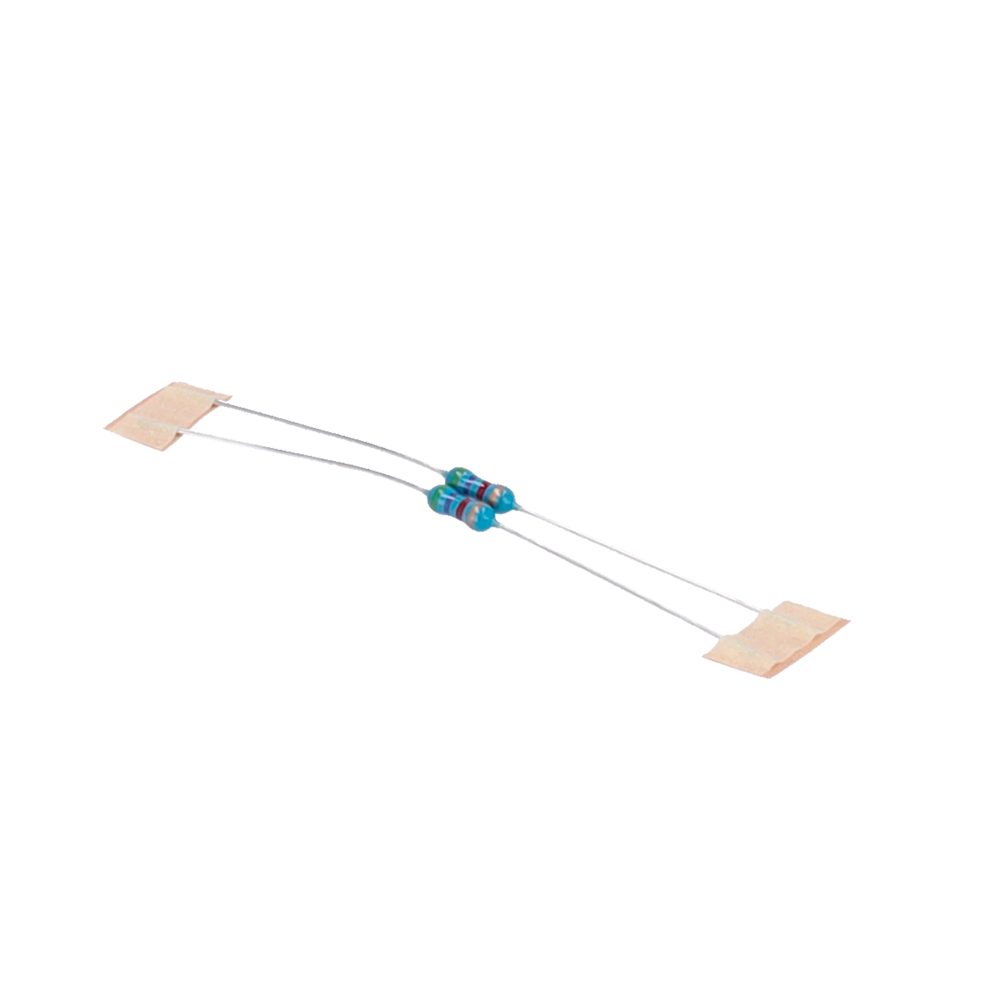

| Zona REOL | 4,7kΩ |
| Fonte de alimentação externa REOL | 4,7kΩ |
| Temperatura. de trabalho | -10℃ ~ +55℃ |
| Temperatura. armazenar | -20℃ ~ +60℃ |
| Em volta | ≤ 95% RH (40±2℃) (sem condensação ou gelo) |
| Endereçamento | Ferramenta de endereçamento JBE-AT1 |
| Intervalo de endereços | 1-200 |
| Indicador LED vermelho (ALARME) | Suspensão: Piscando com pesquisa de loop Alarme: Constante quando ativado |
| Indicador LED laranja (FALHA) | Aberto: Constante em Baixa Tensão: Pisca 1 vez por segundo Curto-circuito: Pisca 2 vezes por segundo Consumo excessivo: Piscando continuamente Reset: Pisca durante a reinicialização (3 segundos) |
| Dimensões | 85×85x41mm (comprimento x largura x altura) |
| Peso | 0,1 kg (incluindo base) |
| Classificação IP | IP40 |
| Indicador remoto | LED com ou sem resistor em série (Rs <4 kOhm) |
| Certificado | EN 54-18:2005 EN 54-18:2005/AC:2007 |
